Pinion Shaft |
Rating |
Output power (W) |
Rated Voltage (V)
|
Frequency (Hz)
|
Rated Current(A)
|
Starting Torque (mNm)
|
Rated Torque (mNm)
|
Rated Speed (r/min)
|
Capacitor (μF)
|
|
5RK120GU-AFM |
30min |
120 | 1ph100 | 50|60 |
2.25|2.85 |
700 | 930|750 | 1250|1550 | 35 |
|
5RK120GU-EFM |
30min |
120 | 1ph 110 | 1ph 120 | 60 | 1.90 | 650|720 | 750 | 1550 | 30 |
|
5RK120GU-CFM |
30min |
120 | 1ph 220 | 1ph 230 | 50 | 1.15 | 720 | 930 | 1250 | 8.0 |
|
5RK120GU-HFM |
30min |
120 | 1ph 220 | 1ph 230 | 60 | 1.20 | 720 | 750 | 1550 | 8.0 |
|
5RK120GU-SFM |
30min |
120 |
3ph 220 |
50|60 | 0.70|0.60 | 1850|1600 | 930|750 | 1250|1550 | - |
|
5RK120GU-S3FM |
30min |
120 |
3ph 380 |
50|60 |
0.40|0.35 |
1850|1600 | 930|750 | 1250|1550 | - |
Note: "-A" it means the voltage 110V, the assembly capacitor vaule it is according the labe.
|
Gear Ratio
|
Speed (min-1)
|
Rated Torque (Nm)
|
|---|---|---|
| 3 | 500 | 1.50 |
| 3.6 | 417 | 1.80 |
| 5 | 300 | 2.51 |
| 6 | 250 | 3.01 |
| 7.5 | 200 | 4.73 |
| 9 | 166 | 5.01 |
| 10 | 150 | 5.57 |
| 12.5 | 120 | 7.89 |
| 15 | 100 | 9.47 |
| 18 | 83 | 10.0 |
| 20 | 75 | 11.14 |
| 25 | 60 | 15.8 |
| 30 | 50 | 18.9 |
| 36 | 41 | 20.0 |
| 50 | 30 | 20.0 |
| 60 | 25 | 20.0 |
| 75 | 20 | 20.0 |
| 90 | 16 | 20.0 |
| 100 | 15 | 20.0 |
| 120 | 12.5 | 20.0 |
| 150 | 10 | 20.0 |
| 180 | 8.3 | 20.0 |

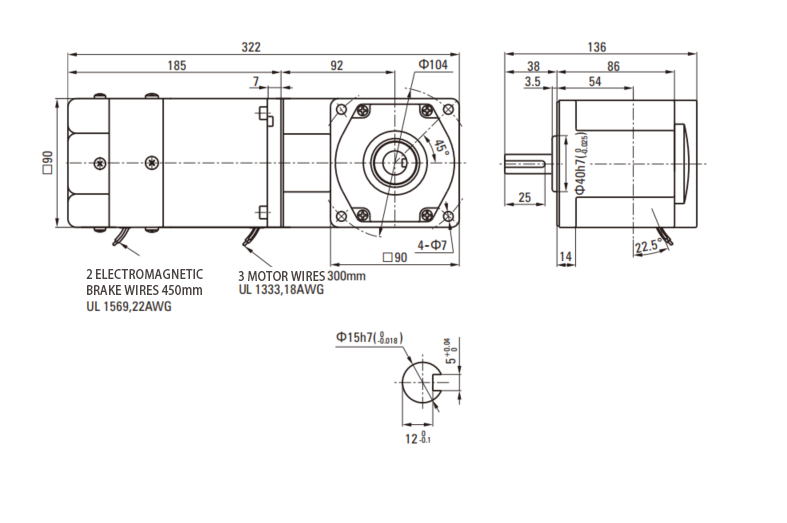

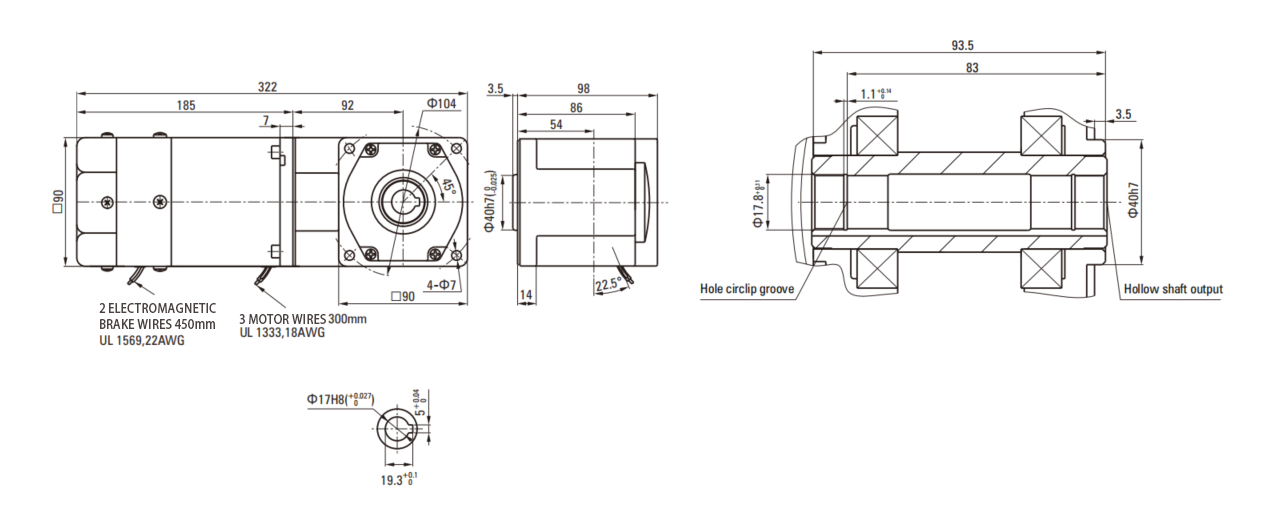

Motor Size Chart
